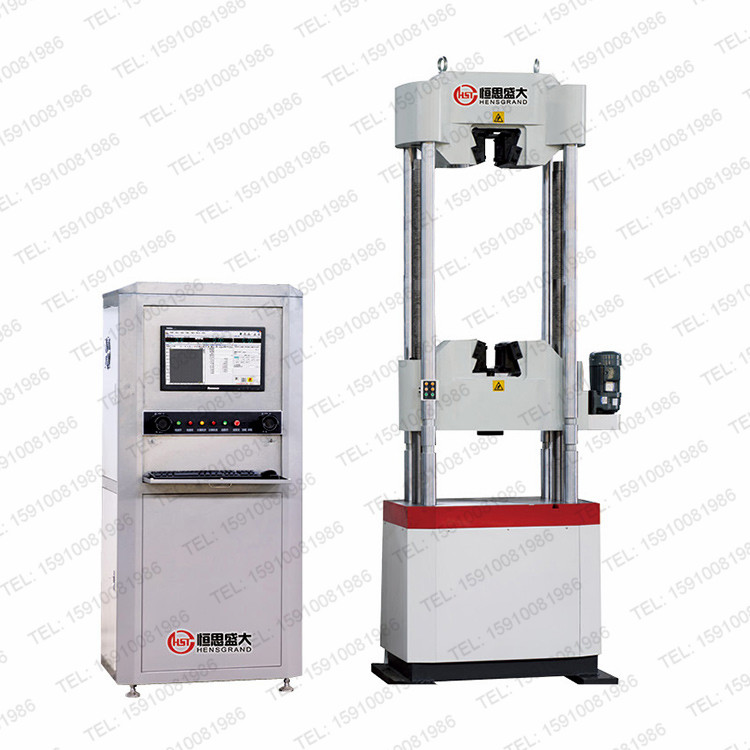

如圖所示產品，為濟南恒思盛大儀器有限公司生產的50/60/100噸電液伺服鋼絞線拉力試驗機，以下則是我們?yōu)槟榻B的50/60/100噸電液伺服鋼絞線拉力試驗機的詳細相關情況。如果您對此產品感興趣，歡迎您來電咨詢我們，電話：0531-81901322。

一、簡介

該系列微機控制電液伺服式鋼絞線拉力試驗機，主要用于預應力混凝土鋼絞線的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。

二、方案描述

1主機

本機由四立柱雙絲杠油缸下置式主機及油源控制柜組成。拉伸空間位于主機上方，壓縮、彎曲試驗空間位于主機下方即中橫梁和工作臺之間。

2傳動系統

試驗空間的調整通過中橫梁移動來實現，中橫梁升降采用鏈條傳動。

3 控制方式

計算機全閉環控制（應力控制、應變控制、位移控制、金屬拉伸控制、編程控制）方式和手動閥控制方式。

4鉗口部分夾持特點

4.1特制超厚鉗口座使鋼絞線在拉伸時完全包含在鉗口座體內從而保證鋼絞線試樣在中間斷裂。

4.2特質高硬度（HRC68-70）加長鉗口提高了夾持捻距和接觸面積并采用液壓自動夾緊，使試樣夾持更牢靠不易打滑。

4.3在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入致使鉗口座斜面劃傷報廢的現象，使夾持過程更順滑、夾持更牢靠。

5屏幕顯示及軟件系統

5.1根據客戶實際需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析和打印；

5.2可以按GB/T5224-1995《預應力混凝土鋼絞線》的要求完成試驗的數據處理；

5.3具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器多種控制模式，各種控制模式在試驗過程中可任意平滑切換并保持；

5.4可根據要求打印不同內容的報告和曲線；

5.5系統控制參數可以自動標定；

5.6該套控制軟件現在已經集成了100多種國家標準或試驗方法，這么多國標可以滿足客戶的多方面試驗的需要，試驗報告方法可以根據客戶的需隨時進行定制和更新，這樣可以為客戶帶來極大的使用方便；

5.7可對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到；

可對一批同類試件進行匯總分析，對測控數據進行對比并計算平均值，可以對試件進行成批匯總打印；

5.8試驗數據以數據庫化管理，可以使用ACCESS、Excel進行試驗數據庫通訊。具有網絡傳輸功能。提供多種報表打印格式，用戶可根據需要編輯任何格式的報表（批量處理、控制編程器、MaxDoc報表處理器、MaxXls報表處理器等）；

6安全保護裝置

6.1當試驗力超過每檔試驗力的2%-5%時，過載保護，停機。

6.2當活塞升起達到上極限位置時，行程保護，油泵電機停機。

6.3外圍有安全防護網，防止試驗過程中試樣外沖

三、技術參數

備注：以上參數僅供參考，詳細參數請以真實設備為主！
